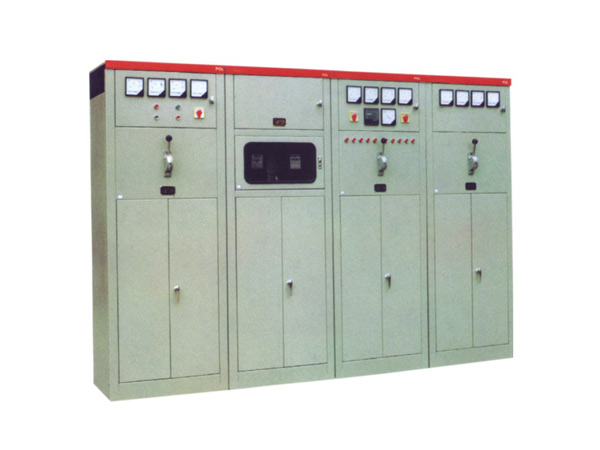

PGL1/PGL2

交流低壓配電屏

◆用途大連低壓開關柜公司給您介紹一下：

PGL1/PGL2型交流低壓配電屏，適用于發電廠、變電站、廠礦企業中作為交流50Hz、額定工作電壓不超過交流380V的低壓配電系統中動力、配電、照明之用，該產品為統一設計產品，取代BSL系列老產品。

◆結構特點

1、戶內安裝、具有開啟式、雙面維護的低壓配電裝置。

2、基本結構用角鋼和薄鋼板焊接而成，平面上方儀表板，為開啟式的小門，可裝指示儀表，屏面中段可安裝開關的操作機構，屏面下方有門。屏上裝有母線防護罩，組合安裝的屏左右兩端有側壁板。屏之間有鋼板彎制而成的隔板。這樣就減少了由于一個單元（一面屏）內因故障而擴大事故的可能。母線系垂直放置，用絕緣板固定于配電屏頂部，中性母線裝在屏下部。

3、具有良好的保護接地系統，主接地定焊接在下方的骨架上。儀表門也有接地點與殼體相連。這樣就構成了一個完整的接地保護電路。這個接地保護電路的可靠性，使產品防止觸電的能力大為加強。

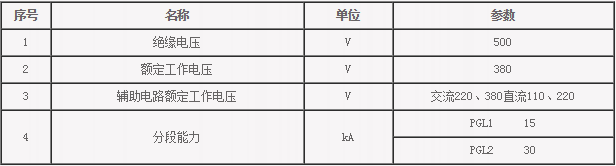

◆主要基數參數
